Монтаж электросетей с использованием СИП довольно перспективное направление, и многие компании в настоящее время стремительно развиваются в этой области. Знание всех тонкостей монтажа и особенностей прокладки кабеля помогает быстрее и качественнее выполнять поставленные задачи, а значить быть лучшим в этой сфере услуг.
Сегодня большинство линий электропередач в Казахстана работает с использованием самонесущего изолированного провода (СИП), однако в большинстве сельской местности до сих пор используется оголённый кабель. Требования к качеству электропередачи постоянно растёт, в связи с этим увеличивается и спрос потребителей на более эффективные решения в этой области. Преимущество СИП в этом плане неоспоримо:
- Лёгкий монтаж: нет никакой нужны тянуть большое количество отдельных проводов на большой высоте
- Устойчивость к любым погодным условиям: внешние факторы не оказывают значительного влияния на СИП
- Долговечность: срок службы СИП может достигать 40 лет благодаря использованию полиэтиленового покрытия
- Безопасность при обслуживании и монтаже сети: вероятность возгорания, а также поражения электричеством гораздо ниже
Область применения самонесущего изолированного провода достаточно широка, и для каждой отдельной системы с применением СИП существуют определённые нюансы, которые необходимо знать. Для облегчения монтажа и работы в целом на каждом этапе используется специальное вспомогательное оборудование. Для лучшего понимания назначения инструмента рассмотрим их применение на каждом этапе работы.
МОНТАЖ КРЕПЛЕНИЯ
Бандажная лента широко применяется во время монтажа СИП и оптоволоконного кабеля, её используют для фиксации крюков на столбах, пропуская ленту через специальные отверстия. Для того чтобы лента не слетела, её концы скрепляют специальными скрепами. Во время работы с монтажной лентой нам понадобится инструмент для натяжения стальной ленты. Конец ленты вставляется в специальное отверстие, а вращающаяся рукоятка предназначена для натягивания ленты вокруг опоры.
Выбирая инструмент для натяжения ленты обязательно нужно руководствоваться показателями максимальной ширины и толщины ленты.
РАСКАТКА ПРОВОДА

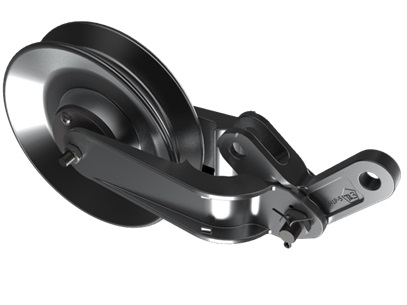

Если мы хотим подвесить провод на столбах на большом расстоянии, нам понадобятся специальные направляющие ролики, которые нужно разместить на крепежных крюках. Устройство ролика достаточно простое, он состоит из электроизоляционного барабана, и крепления для подвеса на крюках. При помощи роликов можно протягивать провод как на прямых участках, так и на участках с изгибами, достигающими 30 градусов.
Как правило, такие ролики изготавливается из высокопрочной стали с оцинкованием металлических элементов.
ЗАХВАТ НЕСУЩЕЙ НЕЙТРАЛИ
Когда конец провода выходит из катушки, на него надевают специальный проходной захват-чулок. Данный элемент представляет собой металлическую оплётку в виде сетки, с одной стороны имеется петля для крепления троса, трос протягивается через все ролики и соединяется с чулком. После этого трос тянет весь провод через все ролики на столбах, для этого используется лебёдка либо другой тяговый инструмент.
Оплётка чулка позволяет распределить нагрузку равномерно на кабель при этом не повреждая его. Монтажный чулок также может использоваться при монтаже оптического волокна.
НАТЯГИВАНИЕ ПРОВОДА
Для соблюдения нормативов касательно расстояния между опорами, необходимо натягивать провод должным образом, чтобы провод не провисал. Для этих целей используется ручная лебедка, которая создает тяговое усилие для натяжения СИП или оптоволоконного кабеля. Данный инструмент отличается высокой надёжностью, и может быть использован в любом пространственном положении. Остаток провода наматывается на барабан, затем обрезается в том месте, где он будет крепиться на опору.
Ручная лебёдка является универсальным инструментом, может быть использована как в монтажных работах, так и в быту, для демонтажных работ, буксировки и т. д.
ФИКСАЦИЯ ПРОВОДА
После завершения работ по натяжению СИП или оптоволоконного кабеля его нужно надёжно закрепить на каждой опоре. Раскаточные ролики применяются только для протяжки проводов, и оставлять кабель на роликах нельзя. Для этих целей используется захват-лягушка. Данный инструмент подвешивается на крюках вместо роликов, и в нём зажимается провод. Применяется для регулирования провеса кабеля при монтаже самонесущего изолированного провода.
Для данного инструмента применим кабель от 4 до 22 мм. Натяжной инструмент «Лягушка» легко устанавливается и демонтируется, изготовлен из высокопрочной стали и выдерживает нагрузки до 2 тонн.
