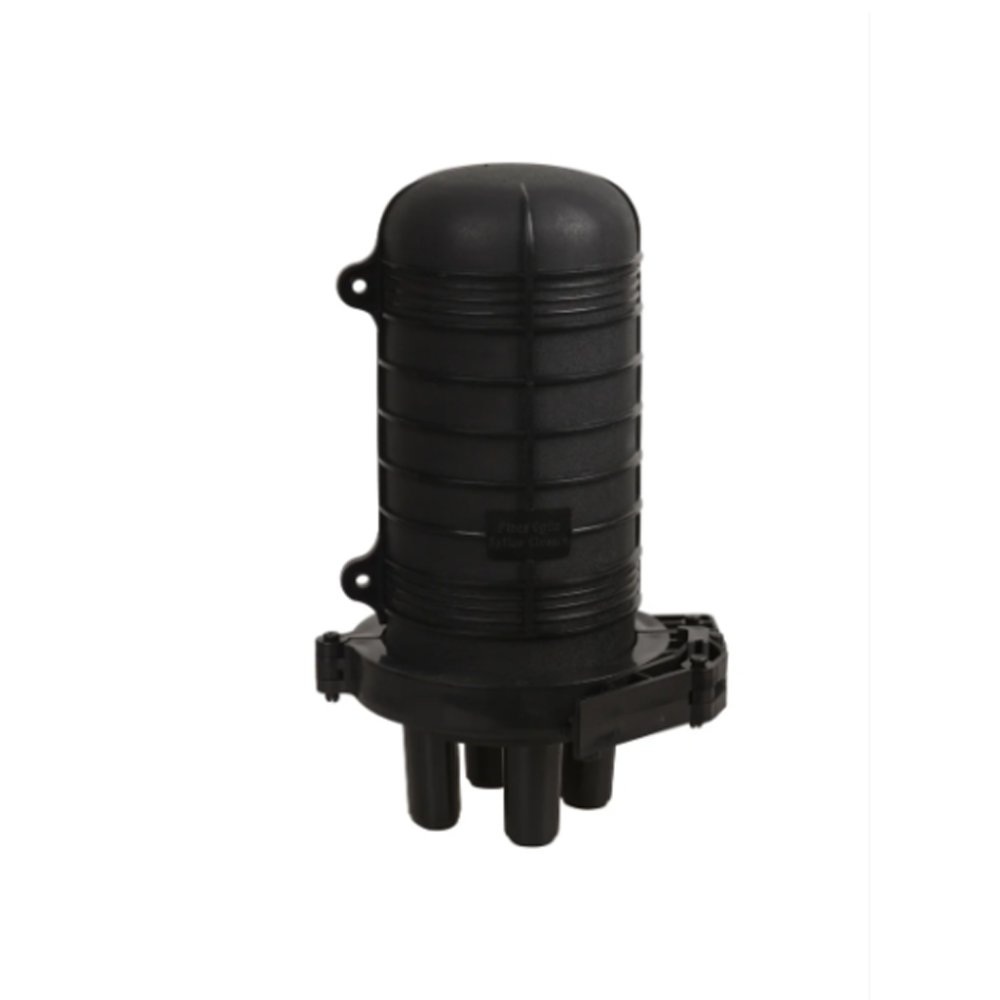

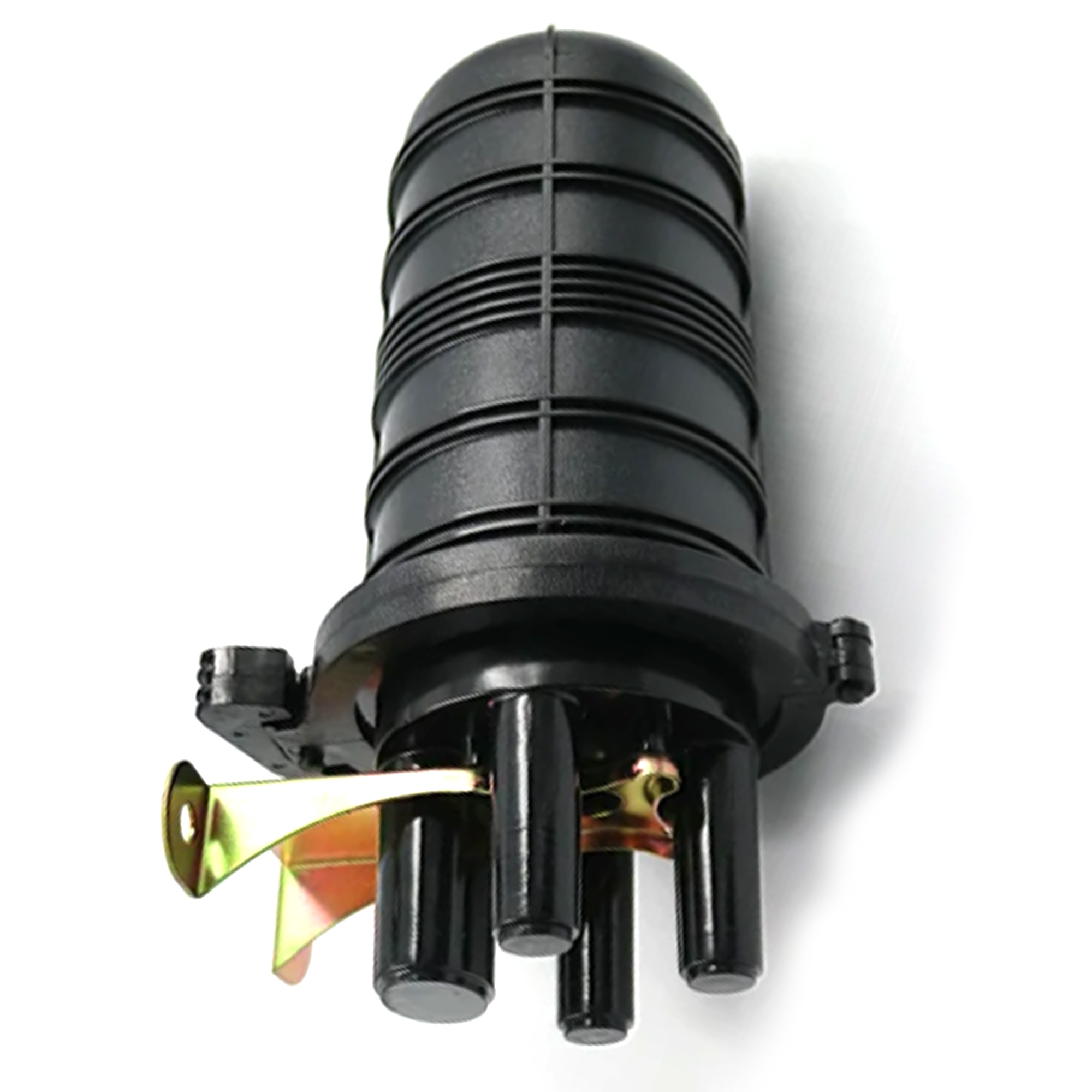

Оптическая муфта ОК-FOSC-mini-48F

Оптическая муфта ОК-FOSC-mini-48F

Общее описание:

Оптическая муфта OK-FOSC-mini-48F идеальное решение для защиты волоконных соединений и их дальнейшего распределения. Может прокладываться в непосредственно в грунт, монтироваться на опорах воздушных сетей, а также для любой внешней или внутри-объектной прокладки. Максимальное количество сварок в муфте может достигать 48-и. Этого достаточно для применения во всех распределительных сетях FTTH (волокно в дом). Все муфты OK-FOSC имеют простую и надежную в использовании механическую систему герметизации корпуса с основанием. Кабельные порты герметизируются термоусаживаемыми трубками и устанавливаются при помощи нагрева. Один размер кабельной герметизации может использоваться на любых размерах и типах кабеля. Новые кабели могут быть введены без воздействия на существующие кабели и/или сростки. Более того, дизайн оптической муфты OK-FOSC-mini-48F делает монтаж очень легким.

Оптическая муфта OK-FOSC-mini-48F используется в:

• Телекоммуникационных сетях
• Сетях цифрового абонентского телевидения
• Локальных сетях передачи данных
• Сетях FTTH (волокно в дом)

Особенности:

Сопротивление вибрациям, ультрафиолетовому излучению и перепадам температуры

Прочная конструкция и долговечность

Обеспечивает защиту от проникновения влаги и воды

Повторное открытие для ремонта не требует инструментов

До 48 сварочных соединений >

Не требует специальных инструментов для монтажа

Имеет систему для крепления центрального силового элемента кабеля и хранения оптических модулей

Передовой внутренний дизайн защищающий волокна от внешнего воздействия

Имеет достаточно места для хранения запаса оптического волокна или оптических модулей

Сплайс-кассеты легко могут быть добавлены или наоборот

Может использоваться для ответвительных соединениях. Ответвительные соединения — это, где большинство волокон в кабеле «проходят транзитом» через муфту и только несколько волокон выделены из кабеля и подаются в здание или в Оптический Сетевой Модуль (ОСМ).

Предоставляет легкий доступ к волонно-оптическим сварным соединениям во время монтажа и сварки

Металлические крепления стойки к коррозии и механическому воздействию

Конструкция сплайс-кассет и органайзера сплайс-кассет позволяет легко укладывать оптические волокна

Соответствует RoHS

Технические характеристики:

Размер 299 mm x 178 mm (Высота x Диаметр)

Уровень защиты IP68-9

Изготовлен из высокопрочного пластика

Три (3) кабельных ввода и один (1) овальный

Круглые кабельные вводы для кабелей диаметром от Ø 5 mm до Ø 19 mm

Овальный кабельный ввод для кабелей диаметром от Ø 10 mm до Ø 25 mm

Четыре (4) сплайс-кассеты (каждая на 12 сварочных соединения)

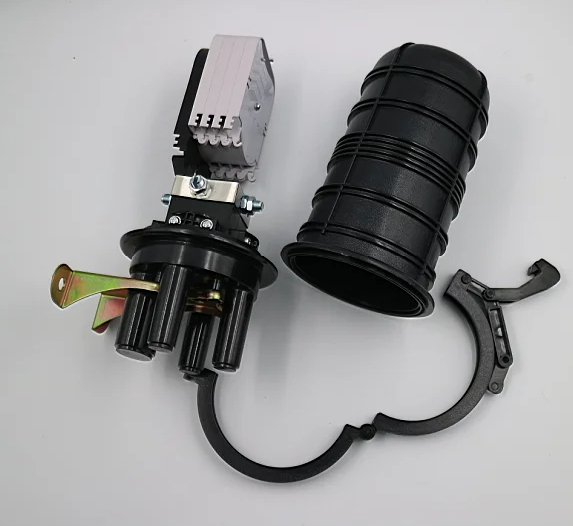

Сплайс-кассеты могут поворачиваться вниз на 90 градусов для легкого доступа к сварочным соединениям, не мешая другим сплайс-кассетам

Куполо-образная форма является мировым стандартом для оптических муфт

Температурный диапазон от -40°C до + 65°C

Высокопрочный пластик служит до 25 лет

Рекомендуемая температуры при монтаже от -5°C до +45°C

Сертификация:

• Муфты прошли сертификацию в Республике Казахстан и имеют сертификат соответствия РК.

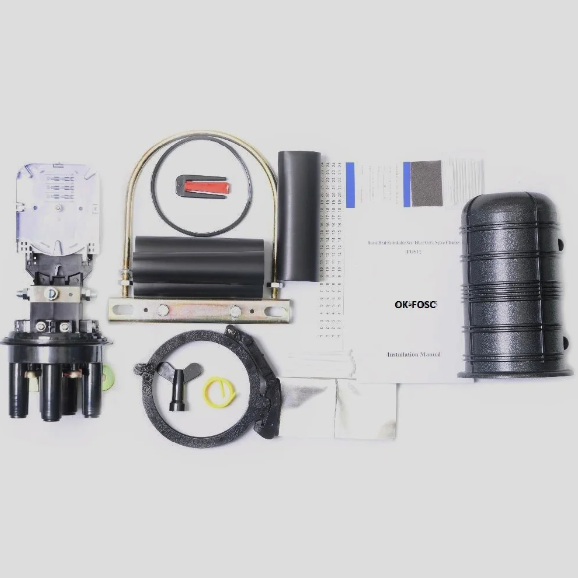

Полная комплектация включает в себя:

• Корпус из высокопрочного пластика
• Сплайс-кассеты
• Запатентованная герметизирующая прокладка (-40 до + 65 градусов)
• Пластиковый герметизирующий зажим
• Провод заземления
• Нейлоновые стяжки
• Маркирующая лента
• Инструмент для разделения термоусаживаемых трубок
• Алюминиевая лента-фольга
• Термоусадочные трубки для каждого кабельного ввода
• Расходные материалы (гильзы КДЗС, крепления, кронштейны и т.д.)
