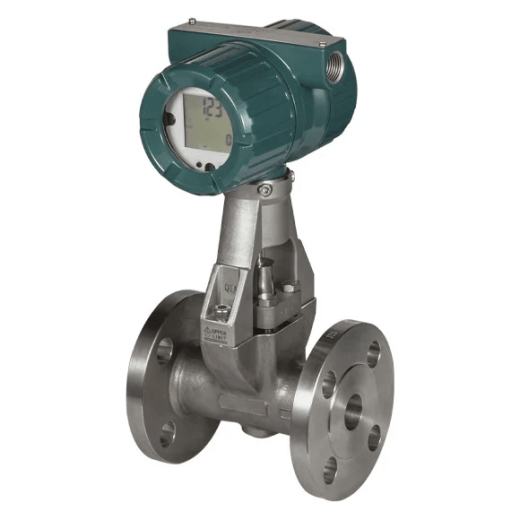

Вихревые расходомеры серии VY

Вихревые расходомеры серии VY

Общее описание:

Вихревые расходомеры Yokogawa серии VY разработаны с использованием двух ключевых технологий: цифровой технологии и унаследованной уникальной структуры серии YEWFLO.
Цифровые технологии используются для обеспечения удаленного обслуживания и самодиагностики, что позволяет легко проверить состояние вашего оборудования в любое время. Уникальная структура обеспечивает надежность и долгосрочные стабильные измерения.
Серия VY поддерживает различные стандарты, такие как SIL2, местная взрывозащита.
Он имеет различные функции расчета, такие как компенсация температуры и давления и расчет энергии.
Серия VY способствует эффективной и плановой работе предприятия заказчика.

О компании OpreX
OpreX — это всеобъемлющий бренд Yokogawa в области промышленной автоматизации (IA) и управления, который символизирует превосходство в соответствующих технологиях и решениях. Он состоит из категорий и семейств в каждой категории. Этот продукт принадлежит к семейству полевых приборов OpreX, которое относится к категории «Измерения OpreX».

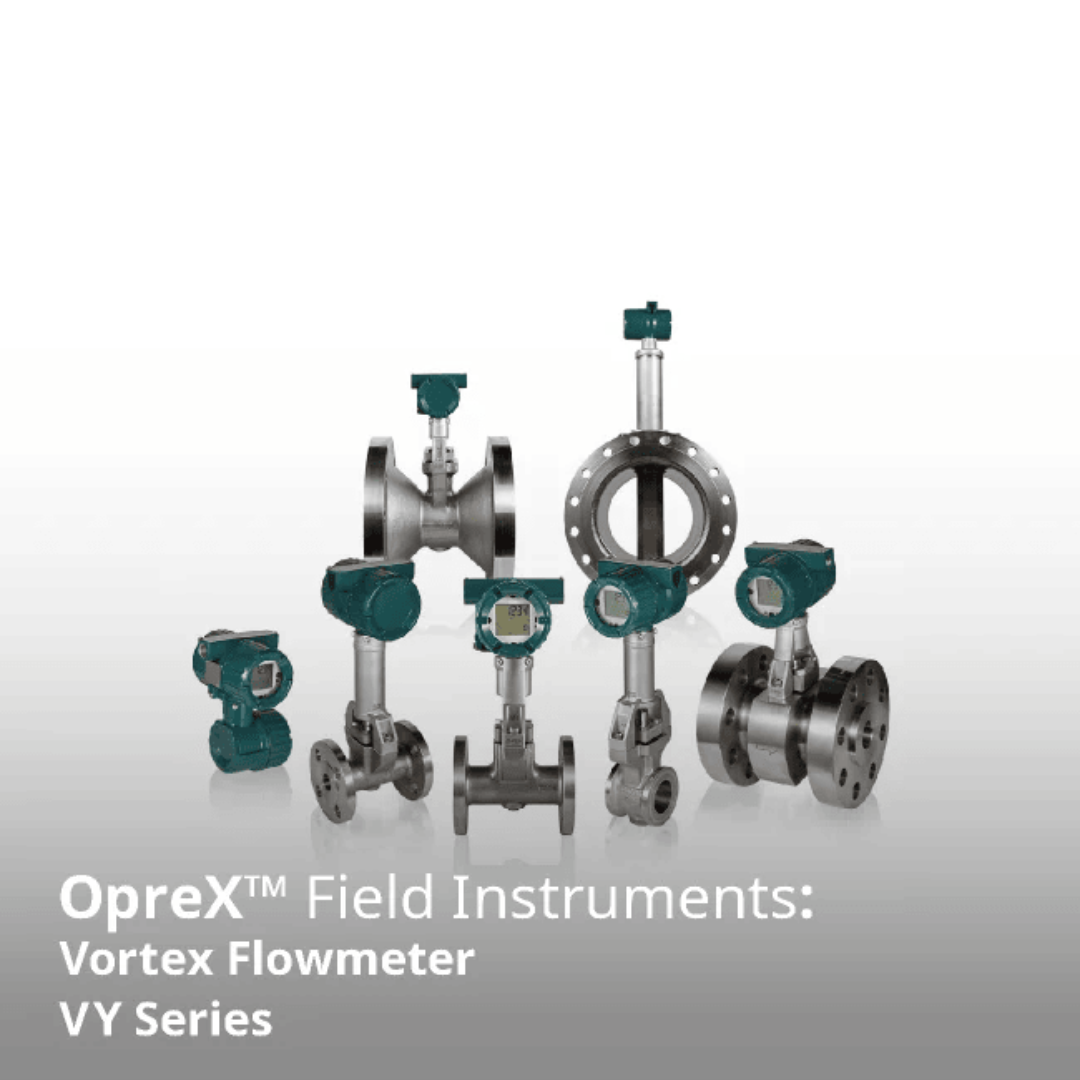

Обзор серии VY
Цифровизация
Поддержка эффективной и плановой работы предприятия
На предприятии, где работает большое количество оборудования, необходимы эффективные и систематические мероприятия по техническому обслуживанию в зависимости от состояния оборудования.
Серия VY оснащена полной функцией самодиагностики устройства, включая защитную планку и сенсорные элементы, за счет дальнейшей оцифровки внутренних сигналов. Это повышает надежность, в том числе для контуров безопасности (соответствует SIL2). Функция удаленного обслуживания позволяет легко проверять исправность оборудования с компьютера в приборной без необходимости выезда на объект. Вихревой расходомер Yokogawa зарекомендовал себя как не требующий обслуживания. Благодаря расширенным функциям самодиагностики и удаленного обслуживания он обеспечивает техническое обслуживание вихревого расходомера по состоянию.

Наследование:

Общий тип:

Технические характеристики:

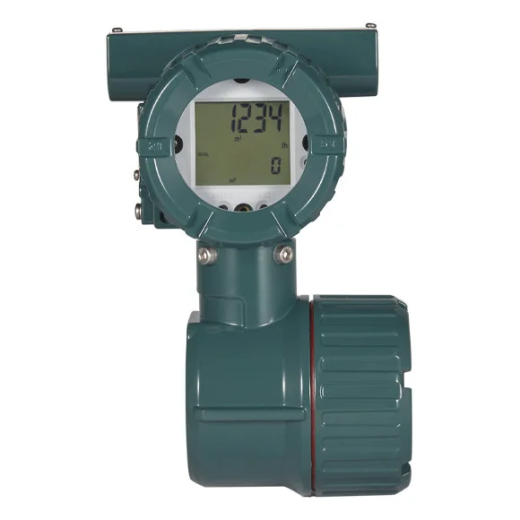

Модель	VY □ □ □ (встроенный расходомер, выносной датчик), VY4A (выносной преобразователь)
Измерительная жидкость	Жидкость, газ, насыщенный пар, перегретый пар (Избегайте многофазного потока и липких или агрессивных жидкостей)
Коммуникация и ввод-вывод	Связь HART 7, 4–20 мА постоянного тока, импульсный/статусный выход, аналоговый вход
Взрывозащищенный тип	IECEx Ex db / Ex ia, ATEX Ex db / Ex ia, FM Ex db / Ex ia, FMc Ex db / Ex ia, Япония Ex db, NEPSI Ex db / Ex ia, Корея Ex db / Ex ia
Стандарты соответствия	EMC, PED, EU RoHS, CE marking, NACE, Functional Safety (SIL2), NAMUR (NE21 / NE107), Marine Certificate (ABS, DNV)

[Особые характеристики общего типа]

Тип корпуса		Общий тип
Тип решетчатого стержня		Общий тип, тип с длинной шеей
Точность		±0,75 % показания (жидкость), ±1 % показания (газ, пар)
Температура процесса		От -40 °C дo 250 °C
Максимальное технологическое давление		ASME Class 900, EN PN40, JIS 40K
Температура окружающей среды		-40 ( / -50 ) °C to 85 °C
Размер соединения	Wafer	From 15 to 100 mm
	Flange	From 15 to 400 mm
Степень защиты		IP66 / IP67

Тип встроенного датчика температуры:

Тип корпуса		Общий тип [Комбинируемый корпус] Уменьшенный тип отверстия (уменьшение размера на 1 или 2 размера)
Тип шедер-бара		Общий тип с датчиком температуры, тип с длинной горловиной и датчиком температуры [Комбинированная решетка] Высокотемпературный тип с датчиком температуры
Точность		±0,75 % показания (жидкость), ±1 % показания (газ, пар)
Температура процесса		-40 °C to 250 °C
Максимальное технологическое давление		ASME Class 900, EN PN40, JIS 40K
Температура окружающей среды		-40 ( / -50 ) °C to 85 °C
Размер соединения	Wafer	From 25 to 100 mm
	Flange	From 25 to 300 mm
Степень защиты		IP66 / IP67

Высокотемпературный/криогенный тип

В этих типах используются материалы и датчики, необходимые для работы в условиях высоких температур/криогенной среды.
Размер высокотемпературного типа составляет от 25 мм до 400 мм, его можно измерять при высокой температуре жидкости до +450 ℃ (до +400 ℃ со встроенным датчиком температуры).
Размер криогенного типа от 15 мм до 100 мм, позволяет измерять температуру криогенной жидкости до -196 ℃.
Можно выбрать любой тип: встроенный или дистанционный.

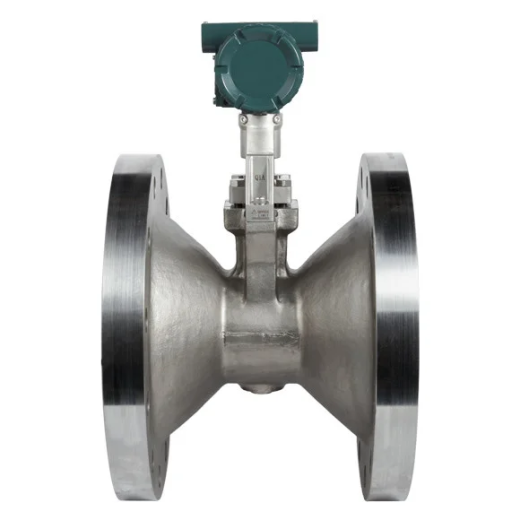

Этот тип имеет конструкцию, в которой как входная, так и выходная стороны датчика интегрированы с переходником (уменьшенная труба и расширительная труба). Подходит для легкой замены линий с большими колебаниями расхода в зависимости от сезона.
Существует два типа уменьшенного диаметра: один уменьшенный размер и два уменьшенного размера, а размер составляет до 200 мм с фланцевым типом. Его можно комбинировать со встроенным датчиком температуры и датчиком высокой температуры/криогенного типа, а также использовать для широкого спектра измерений жидкостей.
