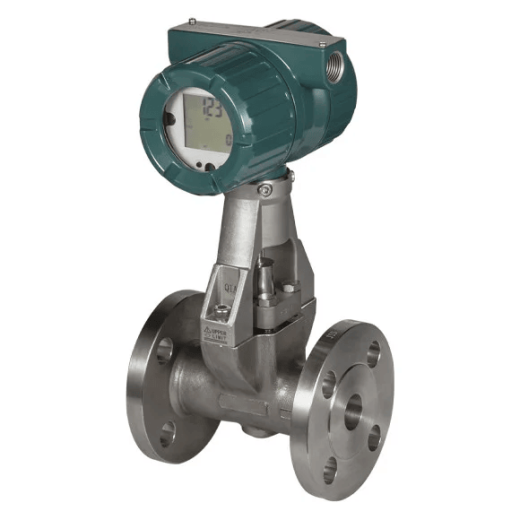

Вихревой расходомер digitalYEWFLO

Вихревой расходомер digitalYEWFLO

Общее описание:

Вихревой цифровой расходомер digitalYEWFLO сочетает в себе проверенные в эксплуатации датчик и корпус в сборе, используемые в более чем 450 000 устройств, установленных по всему миру, с уникальной и мощной комбинацией цифровых технологий, включающих спектральную обработку сигнала (SSP) – инновационную разработку компании Yokogawa. Вихревой расходомер digitalYEWFLO отличается точностью и стабильностью даже в жестких условиях технологических процессов и имеет высоконадежную и прочную конструкцию, обеспечивающую повышение эффективности предприятия и снижение эксплуатационных расходов.

Обзор OpreX

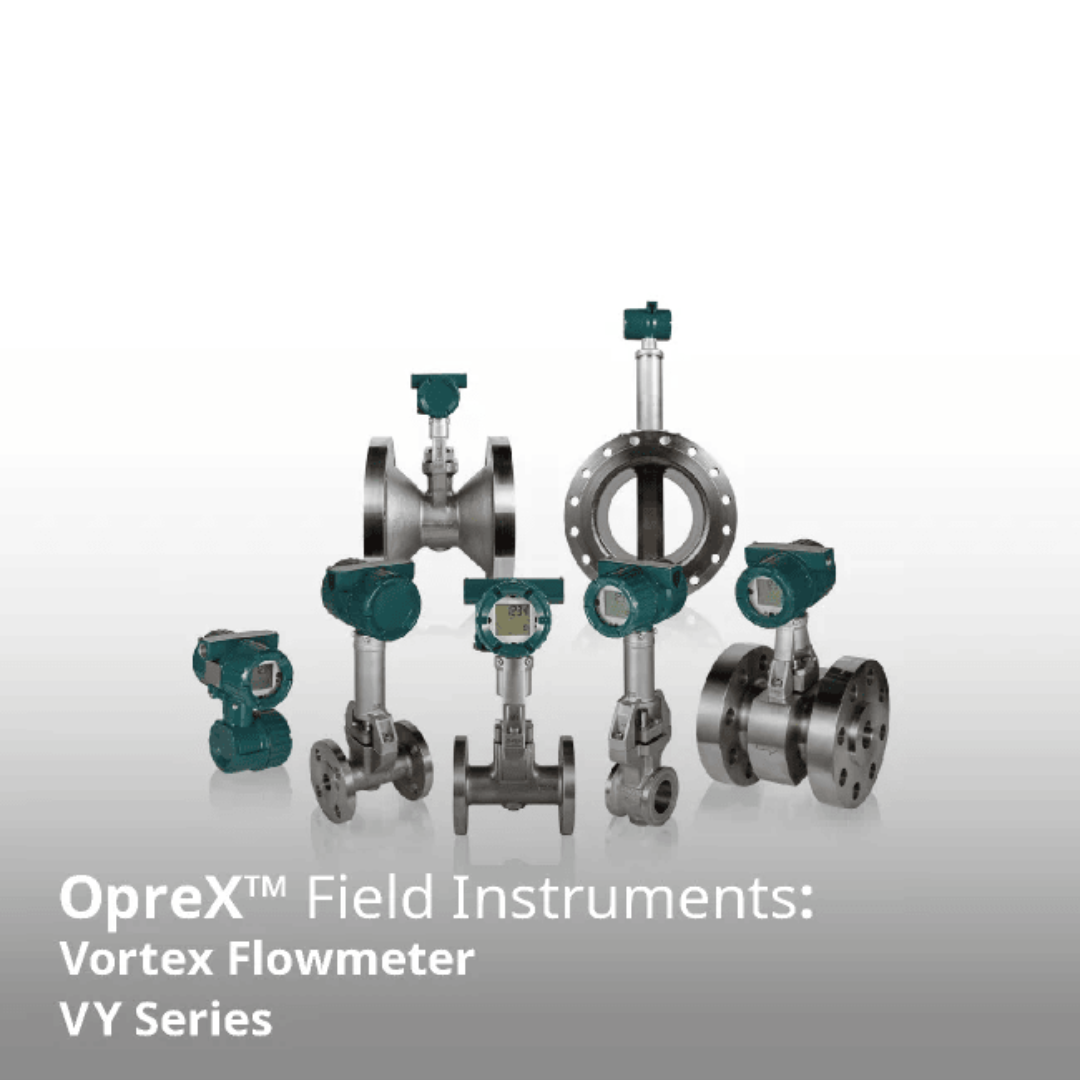

OpreX — это комплексный бренд, объединяющий решения компании Yokogawa в сфере промышленной автоматизации и управления, и символизирующий передовые технологии и решения. Бренд представлен категориями, каждая из которых состоит из семейств. Данное изделие относится к семейству полевых КИП OpreX, представленному в категории измерительного оборудования OpreX.
Вихревой цифровой расходомер digitalYEWFLO в стандартном исполнении может измерять расход жидкостей, газов и пара.
Простая и прочная конструкция без движущихся частей обеспечивает высокую надежность и долговечность и поддерживает широкий спектр применений.

Может использоваться в широком диапазоне применений

Технические характеристики:

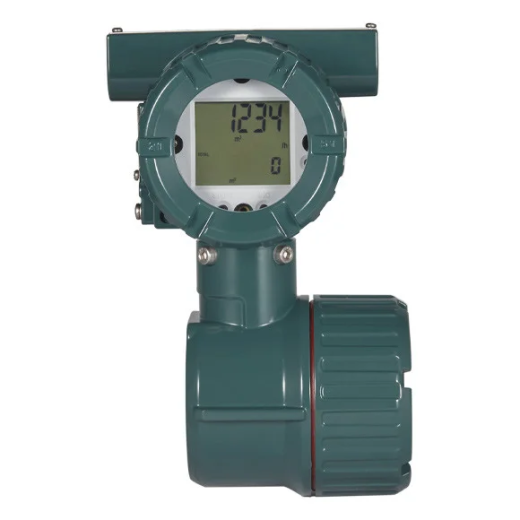

Модель	Вихревой расходомер серии DY (Интегральный тип, Датчик для разнесенного типа) Преобразователь разнесенного типа серии DYA
Технические характеристики	Стандартные технические характеристики
Измеряемая текучая среда	Жидкость, газ, насыщенный пар, перегретый пар (избегайте многофазных и клейких сред)
Температура технологического процесса	от -29 до 250 °C
Давление технологического процесса	-0,1 МПа в соответствии с номиналом фланца
Диаметр	Плата	от 15 до 100 мм
Фланец	от 15 до 400 мм
Точность	Жидкость	± 0,75 % от показания (зависит от числа Рейнольдса)
Газ, пар	± 1,0 % от показания (зависит от скорости потока)
Выходной сигнал	Аналоговый выход, транзисторный контактный выход (возможен одновременный вывод)
Тип связи	Протоколы HART 7 / HART 5, BRAIN, FOUNDATION fieldbus
Взрывозащищенность	Сертификаты TIIS Ex d, FM Ex d / Ex ia, ATEX Ex db / Ex ia, CSA Ex d / Ex ia, IECEx Ex db / Ex ia

Реализация простых измерений

В качестве примера применения вихревого расходомера можно привести использование понижающего переходника для измерения малого расхода.
В этом случае, как показано на рисунке ниже, необходимо не только соединить редукционную и расширительную трубы, но и соединить короткие трубы, чтобы обеспечить длину прямого участка вверх и вниз по потоку соответственно. В результате не только усложняется и затрудняется процесс установки, но и увеличивается его стоимость. Кроме того, при наличии шести соединений возрастает риск утечки рабочей среды.

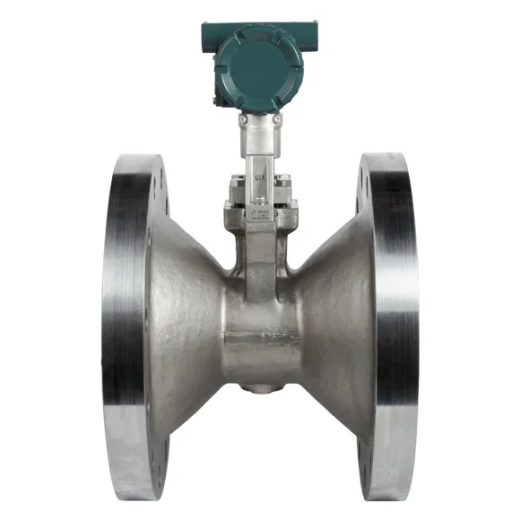

Исполнение расходомера с уменьшенным проходным сечением имеет концентрический понижающий переходник. Таким образом, нет необходимости устанавливать не только редукционную и расширительную трубы, но и короткую трубу для обеспечения прямого участка трубопровода.
Кроме того, уменьшенное количество соединений снижает риск утечки среды и затраты на установку.
Значение нижнего предела измерения расширяется в 2-3 раза, и низкий расход может быть измерен расходомером с диаметром основной трубы.

Линия, в которой раньше меняли две измерительные диафрагмы в зависимости от колебаний расхода, не нуждается в изменениях при установке типа с уменьшенным проходным сечением.
Для линий, требующих ежегодного или долговременного регулирования расхода, нет необходимости останавливать линию при внесении изменений. В дополнение к работе с высокотемпературными и высоконапорными текучими средами, виброустойчивостью, самодиагностикой с уникальной функцией SSP, качество контроля расхода повышается с помощью и других различных функций.
