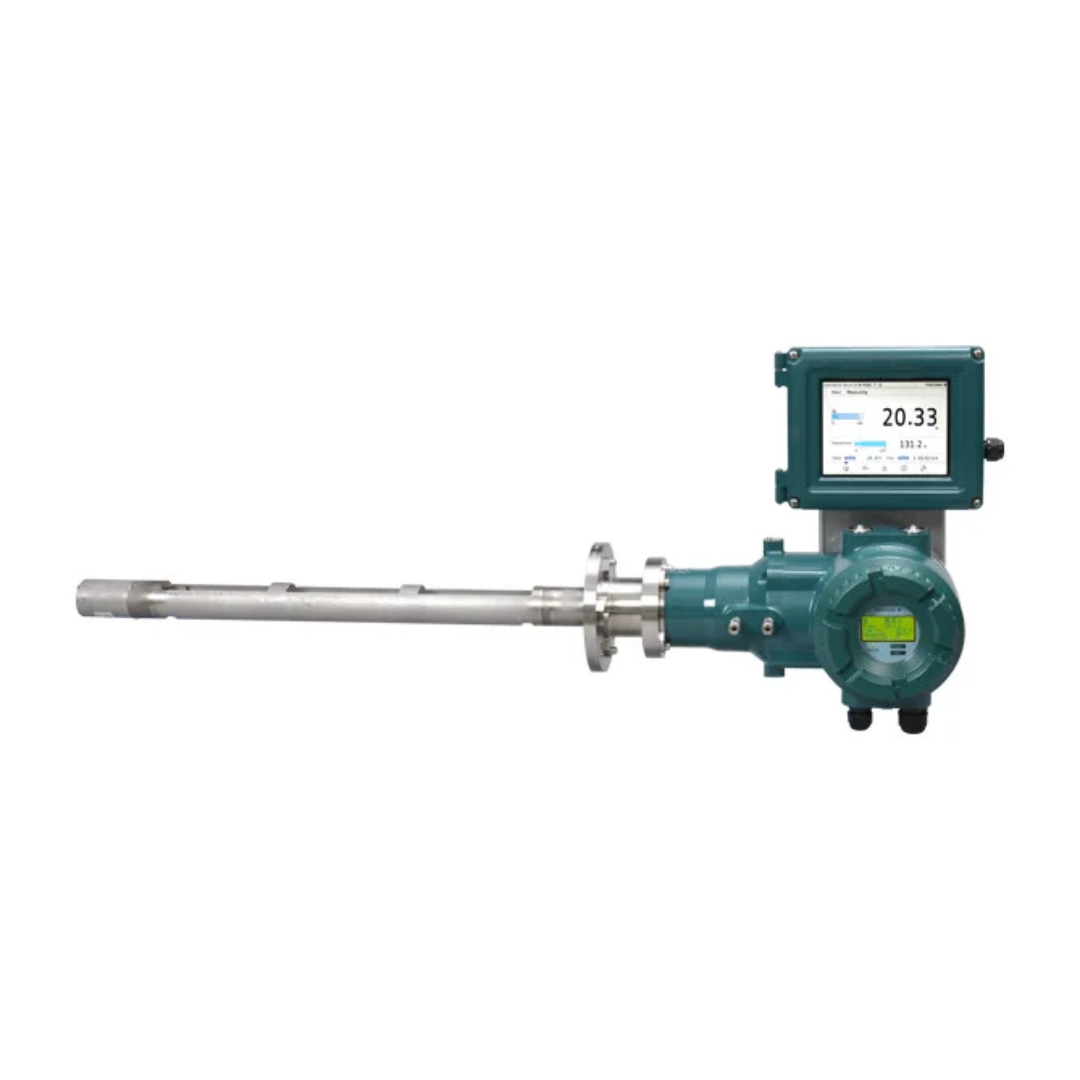

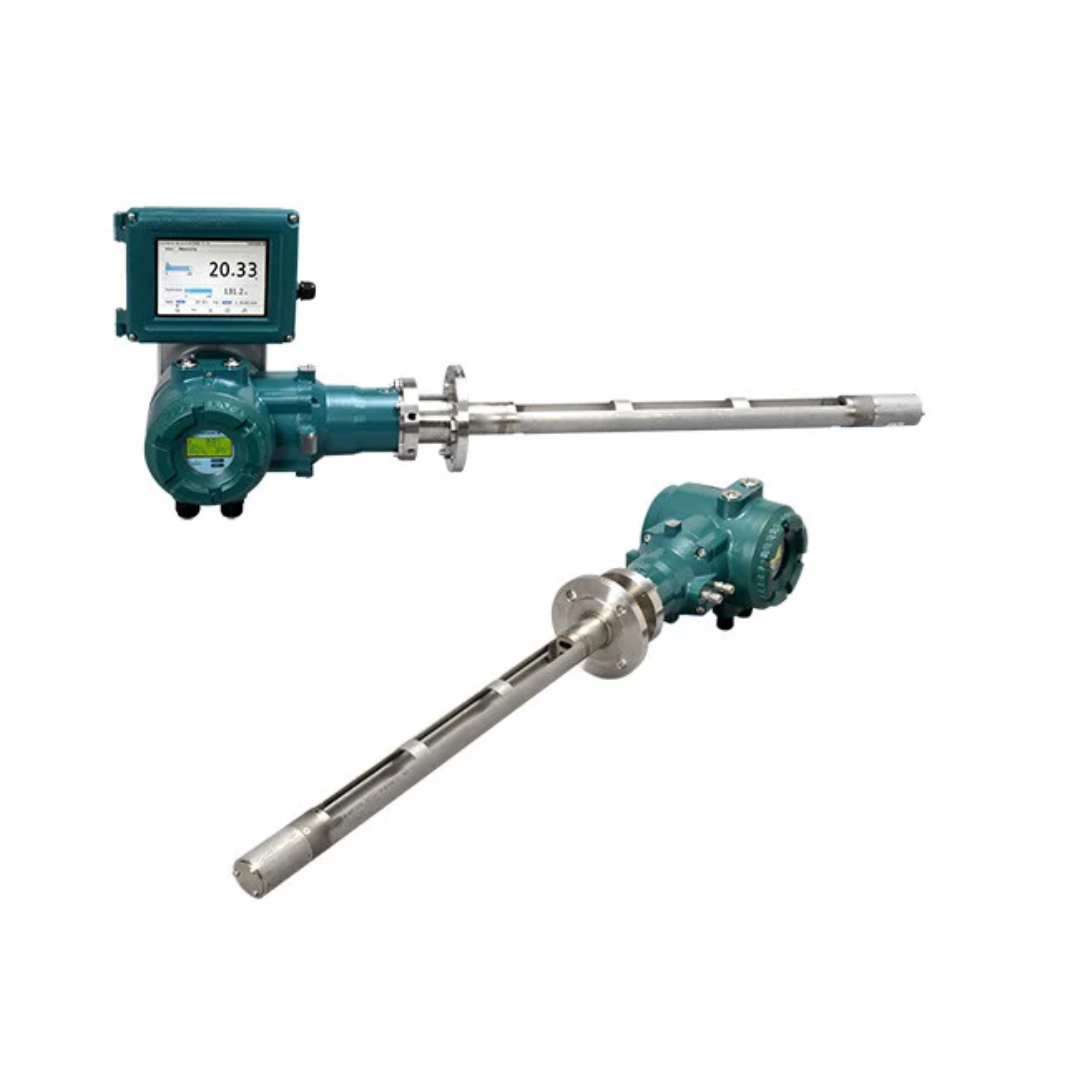

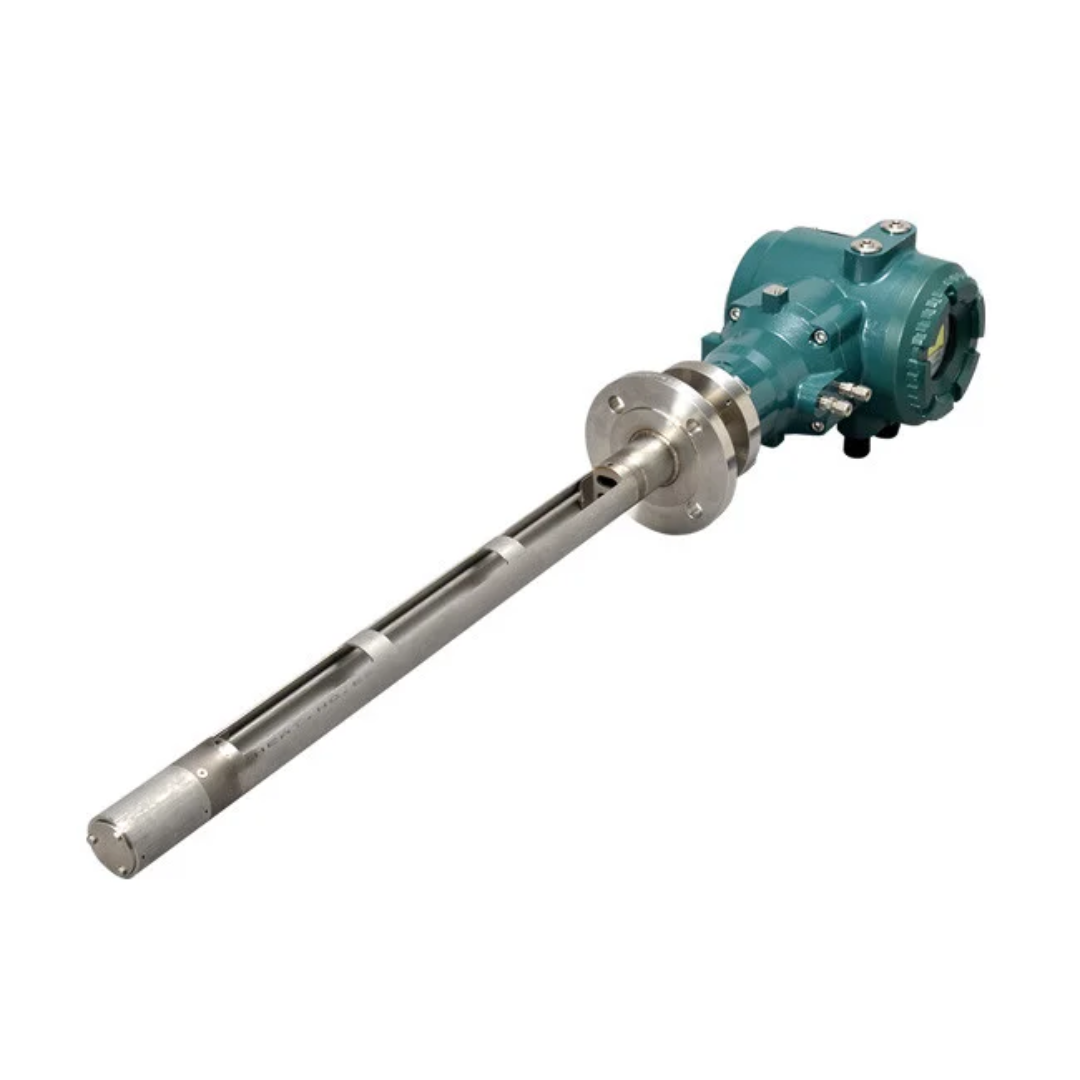

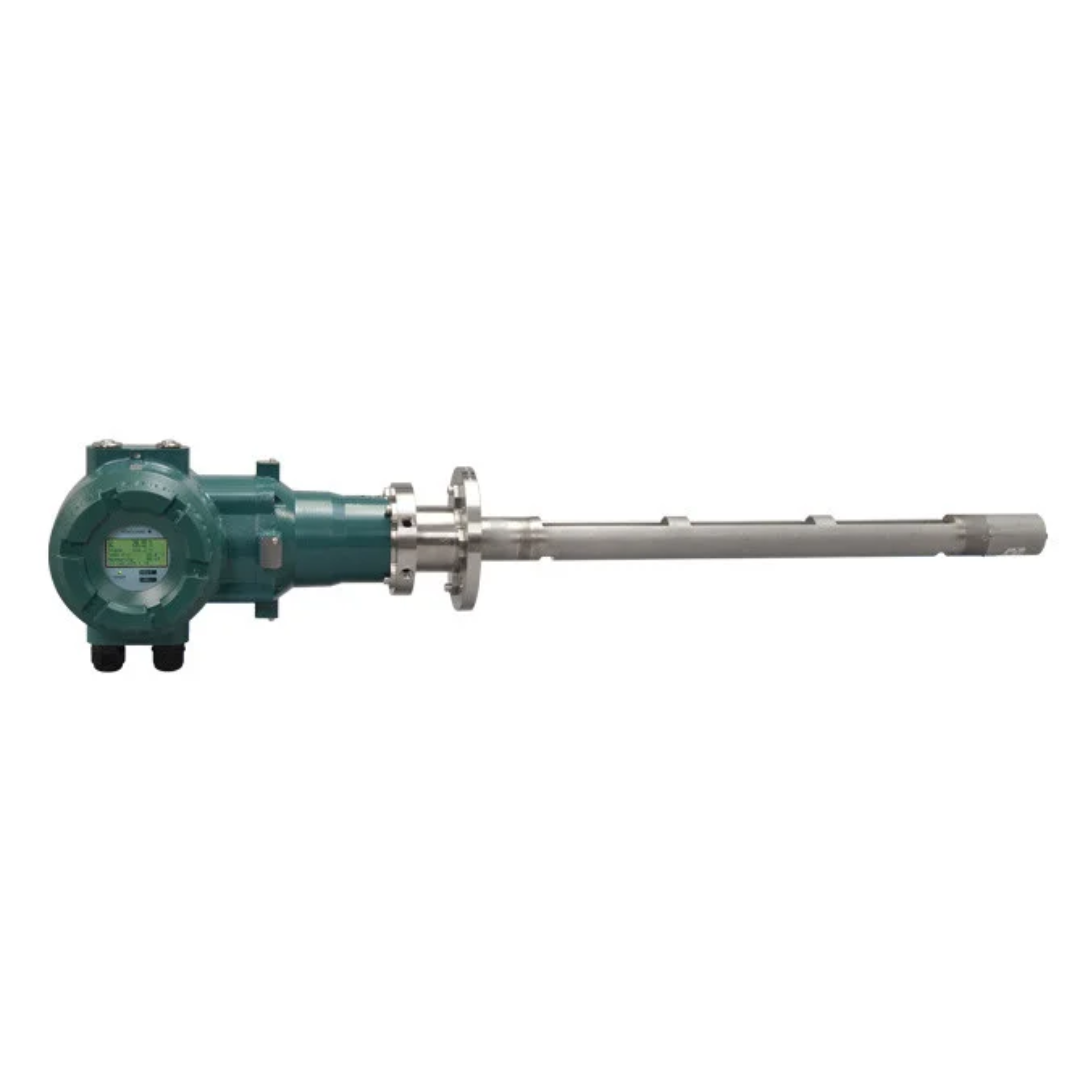

Настраиваемый диодный лазерный анализатор зондового типа TDLS8100/TDLS8200

Общее описание:

Новый анализатор TDLS8100 от компании Yokogawa сочетает в себе все важнейшие в отрасли характеристики, которые имеются у анализатора TDLS8000, однако теперь для его установки требуется только один фланец. Измерение непосредственно в процессе (in-situ) с использованием зонда позволяет исключить необходимость в извлечении и подготовке пробы и может быть использовано при различных условиях технологического процесса в агрессивных средах.
Область измерения зонда размером 0,5 м обеспечивает определённое улучшение усреднения измерения по сравнению с традиционными технологиями, в которых используются точечные датчики, и позволяет осуществлять гибкую установку данной области измерения с различными предлагаемыми глубинами вставки.

- Измерение с помощью каталитического датчика на счётчике COэкв. создаёт проблемы в отношении срока службы и сбора данных
Спектрометр TDLS8200 оснащён двумя лазерными системами, которые могут измерять концентрации O2 и CO и/или CH4 в одном блоке с целью преодоления указанных проблем.
Возможна замена существующих пробоотборных устройств классических анализторов О2+СОэкв. одним из спектрометров.
Построенная на втором поколении анализаторов TDLS от компании Yokogawa платформа по-прежнему обеспечивает повышенную надёжность, простоту установки и снижение требований к техническому обслуживанию при меньшей общей стоимости установки для измерений концентрации O2, CO, CO или CH4, NH3 и HCl.

Преимущества:

• Устранение проблем, связанных с юстировкой луча, благодаря использованию одного фланца для установки
• Выполнение измерений в местах, где невозможно применение технологии TDLS с поперечным каналом вследствие наличия препятствий или проблем с доступностью
• Простая установка без использования системы пробоподготовки
• Встроенная система диагностики с 50-дневным периодом хранения данных и спектров, обеспечивающая выявление незначительных проблем, которые могут стать серьёзными в будущем
• Полная ремонтопригодность в полевых условиях
• Соответствие уровню безопасности SIL2 в отношении безопасной эксплуатации [в том числе и для TDLS8200]
• Взрывозащищённое/пожаробезопасное исполнение для установки в зонах CID1/Z1 или CID2/Z2 (при соединении с YH8000 Z2) [с использованием TDLS8200]
• Отсутствие расходных материалов, обеспечивающее снижение затрат на оборудование, а также временных затрат
• Не требуется повторная калибровка
• Наличие средств связи по протоколу HART и Modbus TCP в стандартной комплектации для максимизации возможностей удалённой диагностики и настройки с использованием одного кабеля для каждого устройства
• Возможность ручной, полуавтоматической или автоматической проверки для регулярного контроля характеристик анализатора во время процесса

Высокоскоростные точные измерения

• Обновление измерения в течение 2 секунд, также имеется возможность обновления за 1 секунду.
• Технология TruePeak обеспечивает точное измерение, даже при изменении состава, температуры, давления или уровня пыли в технологическом газе
• Зонд для измерения непосредственно в процессе (in-situ) исключает время транспортного запаздывания пробы, которое присутствует при использовании других технологий с извлечением пробы
• Интуитивно понятный пользовательсткий интерфейс
• Интуитивно понятный HMI с сенсорным дисплеем диагональю 7,5 дюйма и возможностью выбора 10 различных языков
• (русский, японский, английский, немецкий, французский, испанский, португальский, венгерский, корейский и китайский)
• Интуитивно понятная функциональность
• Функция отображения трендов, улучшенная функция дисплея
• Возможность внедрения HMI в основной пользовательский интерфейс в большинстве областей применения благодаря классу области CID2/Z2
• Дублирование пользовательского интерфейса HMI YH8000 в целях экономии средств благодаря установке нашего бесплатного программного обеспечения для ПК-HMI

Конструктивные особенности:

• Снижение затрат благодаря простоте установки
• Наличие доступа только с одной стороны
• Теперь не требуется использовать площадку для технического обслуживания с обеих сторон
  Не требуется установка перекрёстной проводки между излучателем и детектором
• Замена анализаторов с отбором пробы
  Просто установите на место зонда отбора пробы наш анализатор
  Отсутствие расходных материалов, таких как фильтры, мембраны насоса
• Долгосрочные стабильные измерения
• Оптический, гидродинамический, тепловой и вибрационный зонд, предназначенный для стабилизации оптической оси лазера и длины оптического пути в течение длительного времени
• Метод измерения в области спектра с высокой точностью
• При использовании стандартного метода модуляции длины волны (метод 2f, вторичных гармоник) на форму пика поглощения и высоту пика влияют помехи от других газов. Разработанный компанией Yokogawa метод с использованием области спектра фактически исключает воздействие помех от других газов и обеспечивает измерение с высокой точностью путём коррекции температуры и давления.


  Стандартные технические характеристики анализатора TDLS8100:

Объект измерения		TDLS8100	O2, CO, CO или CH4, NH3, HCl
		TDLS8200	O2+CO, O2+CO или CH4
Измерительная система		Спектроскопия с использованием настраиваемого диодного лазера
Измеряемый компонент		Мин. диапазон	Макс. диапазон
O2		0-1%	0-25%
CO (ppm)		0-200 ppm	0-10,000 ppm
CO or CH4	CO	0-200 ppm	0-10,000 ppm
	CH4	0-5%
NH3		0-30 ppm	0-5,000 ppm
HCl		0-50 ppm	0-5,000 ppm
Длина зонда		0.7 m, 1.0 m, 1.5 m, 2.0 m
Длина оптического пути		1m
Аналоговый выход		2 точки (TDLS8100), 5 точек (TDLS8200), 4 - 20 mA постоянного тока Типы выхода: концентрация газа, передача, температура технологического газа давление технологического газа
Цифровая связь		HART, Ethernet
Цифровой выход		2 точки, номинальное напряжение 24 V постоянного тока, 1 A Цифровой выход : Функции: активация во время предупреждения / калибровка /проверка / прогрев / настройка условий тех обслуживания Ошибка: Функция: активация во время неисправности или при выключенном питании системы
Электропитание		24 V постоянного тока ±10%
Степень защиты		IP66/NEMA 4X
Состояние технологического газа		Температура технологического газа: до 600°C Давление технологического газа: 90 - 500 кПa абс. Скорость потока технологического газа: 1 - 30 m/sec
Условия установки		Рабочая температура окружающей среды: от -20 до +55°C Температура хранения: от -30 до +70°C Влажность: 0 - 95% относительной влажности при 40°C (без конденсации)
Функциональная безопасность		IEC61508 SIL2(SC3) *подготовка для TDLS8200
Классификация опасных зон		Раздел1, Зона1: взрывозащищённый тип  FM (США, Канада), ATEX, IECEx, NEPSI, Корея *подготовка для TDLS8200

Эффективность

Измеряемый компонент		Воспроизводимость	Линейность
O2		±1% от значения показания или ±0.01% от концентрации O2, в зависимости что больше	±1% полной шкалы
CO (ppm)		±2% от значения показания или ±1 ppm от концентрации CO, в зависимости что больше	±1% полной шкалы
CO or CH4	CO	±2% от значения показания или ±1 ppm от концентрации CO, в зависимости что больше	±2% полной шкалы
	CH4	±4% от значения показания или ±0.02% от концентрации CH4, в зависимости что больше	±4% полной шкалы
NH3		±2% от значения показания или ±1 ppm от концентрации NH3, в зависимости что больше	±2% полной шкалы
HCl		±1% от значения показания или ±2.5 ppm от концентрации HCl, в зависимости что больше	±2% полной шкалы

YH8000 представляет собой HMI, предназначенный для полупроводникового лазерного газового анализатора TDLS8000/TDLS8200/TDLS8100 с перестраиваемой длиной волны

• Простой в использовании цветной ЖК-дисплей диагональю 7,5 дюйма с сенсорным экраном
• Отображение информации о техническом обслуживании, отображение состояния аварийных сигналов и записей, а также всех параметров TDLS8000/TDLS8200/TDLS8100
• Возможность подключения устройства YH8000 непосредственно к анализатору TDLS8000/TDLS8200/TDLS8100 или установки в удалённом месте
• Возможность подключения до 4 устройств YH8000 к анализатору TDLS8000/TDLS8200/TDLS8100 с помощью Ethernet-соединения и хаба
• Поддержка 10 языков: русский, английский, немецкий, французский, испанский, португальский, венгерский, корейский, китайский и японский

Технические характеристики:

Дисплей	Сенсорный экран, диагональ 7.5 дюйма, TFT, цветной, ЖК-панель, 640 x 480 (VGA)
Связь	Ethernet: разъем RJ-45, скорость связи; 100 Мбит/с
Степень защиты корпуса	IP65, NEMA Тип 4X
Масса	Около 4 kg
Установка	Установка анализатора (передний, левый, правый) с функцикй наклона, установка на трубе или на панели (нержавеющаясталь)
Кабельные вводы	1/2NPT или M20x1.5 мм, два отверстия
Условия установки	Рабочая температура окружающей среды: от -20 до 55ºC Температура хранения: от -30 до 70ºC Влажность: 10 to 90% относительной влажности при 40ºC (без конденсации)
Электропитание	24 В постоянного тока ±10%
Классификация опасных зон	Раздел 2, зона 2: невоспламеняющийся тип/тип n; FM (США,Канада), ATEX, IECEx, Корея, NEPSI, EAC
