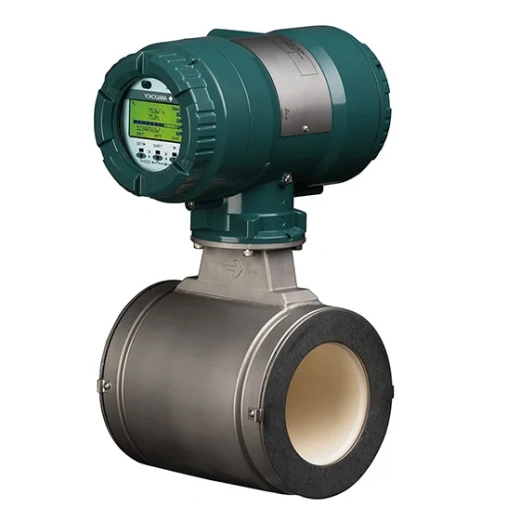

Электромагнитные расходомеры ADMAG AXG

Электромагнитные расходомеры ADMAG AXG

Общее описание:

Обзор OpreX:

OpreX — это комплексный бренд, объединяющий решения компании Yokogawa в сфере промышленной автоматизации и управления, и символизирующий передовые технологии и решения. Бренд представлен категориями, каждая из которых состоит из семейств. Данное изделие относится к семейству полевых КИП OpreX, представленному в категории измерительного оборудования OpreX.

Пример основного применения:

Продукт идеально подходит для промышленных процессов в таких отраслях, как нефтехимия, химия, целлюлозно-бумажная промышленность, производство продуктов питания и безалкогольных напитков, металлургия и горнодобывающая промышленность. Для обеспечения высокой точности и стабильности измерения расхода предлагается материал футеровки с превосходной износостойкостью, коррозионной стойкостью и стойкостью к просачиванию.

Технические характеристики:

Отрасли	Типичные линии и процессы	Типичная текучая среда
Химическая промышленность	- Полимеризационные процессы	- Концентрированные кислоты - Концентрированные щелочи - Проницаемая текучая среда
Целлюлозно-бумажная промышленность	- Линия циркуляции и экстракции варочного котла - Линия продувки - Линия отбеливания - Облагороженная макулатурная масса	- Черный щелок - Белый щелок - Целлюлозная пульпа
Пищевая промышленность и производство безалкогольных напитков	- Процесс смешивания сырья	- Реторт-упаковка - Крем - Моющий раствор для очистки по месту (CIP)
Энергетика	- Испаритель сжиженного газа	- Различное водяное охлаждение
Чугуно- и сталелитейная промышленность	- Фурма доменной печи	- Вода для сбора пыли в электропечи

Функция контроля кабельных подключений

Отображение тренда данных процесса

Хотелось ли вам когда-нибудь просто увидеть показатели технологического процесса в виде графика тренда без использования внешнего оборудования?
ADMAG AXG может отображать величины процесса в виде графиков трендов, так же как и числовую информацию, и может "визуализировать" изменения величин процесса от прошлого к настоящему. Эта функция отображает один показатель процесса на экран и может переключать до четырех показателей путем переключения экрана.

Существует 11 типов значений процесса, которые могут быть отображены, и 6 типов циклов обновления экрана. Вертикальная ось масштабируется автоматически и всегда отображает график, который легко увидеть.

Элементы	Параметры
Отображаемые данные	Расход (%), PV, Скорость, Объемный расход, Массовый расход, Калории, Аналоговый выход 1/2, Сумматор 1/2/3
Интервал обновления отображения	0,2 с, 0,4 с, 1 с, 2 с, 4 с, 8 с

Функция регистрации данных

Вы когда-нибудь хотели просто записывать информацию о процессе без использования внешнего устройства?
ADMAG AXG может быть оснащен картой microSD (опционально) и хранить информацию о процессе. Это позволяет записывать информацию о процессе просто при наличии самого устройства. Кроме того, данные хранятся в текстовом формате. Поэтому также возможен анализ с помощью электронных таблиц путем переноса данных на ПК через карту microSD.

Эта функция позволяет записывать до четырех технологических данных одновременно.
Доступно десять типов записываемой информации о процессе.
Можно установить цикл выборки из 7 типов и время непрерывной записи из 8 типов.

Стандартная проверка

В дополнение к объему диагностики встроенной функции проверки, стандартная функция проверки может проверять внешний вид шасси и платы дисплея, а также диагностировать пропадание точек на ЖК-дисплее.
Кроме того, поскольку результаты диагностики могут быть выведены в формате PDF формата A4, их можно использовать в качестве дополнительных данных для составления отчетов и управления историей проверок.
Для использования стандартной функции проверки необходимо отдельно приобрести Инструментарий проверки "FSA130 ADMAG TI Verification Tool".

Расширенная проверка

Функция расширенной проверки позволяет диагностировать исправность токового входа/выхода, импульсного выхода, точность преобразователя и сопротивления изоляции электрода с помощью внешних устройств в дополнение к диагностике стандартной проверки.
Кроме того, ручной ввод результатов диагностики не только увеличивает количество пунктов диагностики, но и повышает точность диагностики исправности. Она также может выводить результаты диагностики в формате PDF формата A4.  Для использования расширенной функции верификации необходимо отдельно приобрести Инструментарий проверки "FSA130 ADMAG TI Verification Tool".
