Держатели датчиков для анализаторов pH/ОВП-сенсоров, датчиков растворенного кислорода и взвешенных веществ
Общее описание:
Yokogawa предлагает несколько типов держателей, в которые может быть встроено устройство очистки, что позволяет заказчику сконструировать надежные и простые в обслуживании измерительные системы в соответствии с условиями применения.
Держатели погружного типа PH8HS, PH8HSF и DOX8HS предназначены для установки датчиков непосредственно в реакционные емкости или технологические ванны для проведения измерений.
Держатели проточного типа PH8HF, PH8HFF и FH350G предназначены для монтажа датчиков в трубопроводы для измерений в производственных линиях или линиях сточных вод.
Подвесной держатель HH350G оснащен направляющей трубкой, по которой с помощью цепи можно извлечь установленный в фитинг датчик, что упрощает техническое обслуживание.

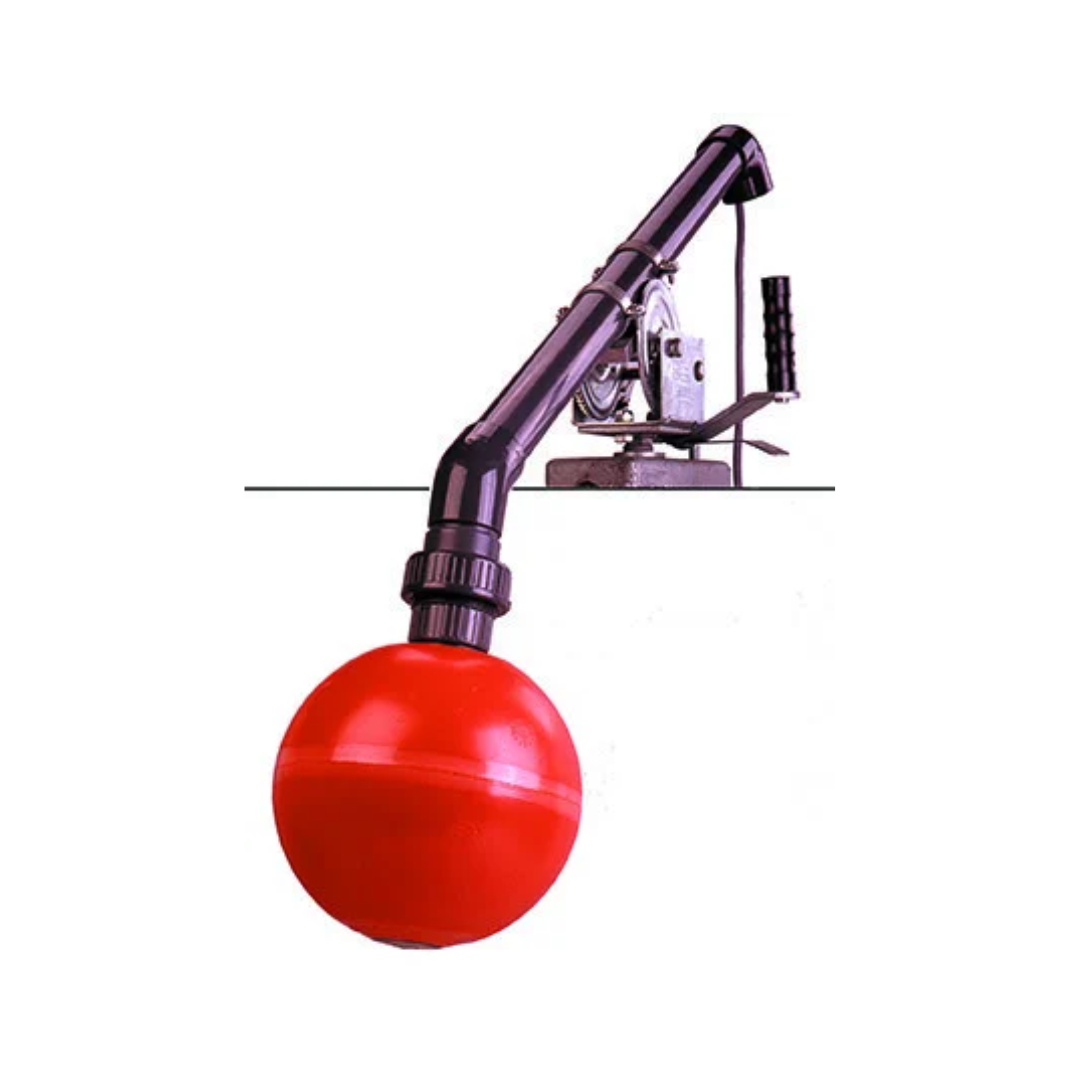

Наклонный поплавковый держатель PB350G оснащен сферическим поплавком, в котором размещается измерительный датчик. Благодаря особой конструкции держатель перемещается вверх и вниз в зависимости от колебаний уровня поверхности воды. Поскольку поплавок имеет гладкую поверхность (без выступов и углублений) количество посторонних веществ, скапливающихся вокруг поплавка или электрода уменьшается, что препятствует накоплению грязи и, соответственно, обеспечивает непрерывность и стабильность измерений в течение длительного периода времени.
Для случаев, когда пространство для установки держателя поплавка ограничено или измерительная ванна закрыта, предусмотрен вертикальный тип держателя PB360G.
Особенности:
Держатели погружного типа: PH8HS, PH8HSF, DOX8HS- Материал: нержавеющая сталь или полипропилен
- Дополнительное устройство струйной или ультразвуковой очистки (недоступно для держателя DOX8HS)
- Дополнительный фланцевый фитинг для держателя PH8HS
- Крепление датчика под углом в держателе DOX8HS предотвращает образование пузырьков
Держатели проточного типа: PH8HF, PH8HFF, FH350G
- Материал: нержавеющая сталь или полипропилен
- Дополнительное устройство струйной или ультразвуковой очистки (недоступно для держателя FH350G)
- Возможность прямой установки на трубопроводе
Подвесной держатель: HH350G
- Возможность независимого извлечения датчика
- Простота обслуживания
- Дополнительное устройство струйной очистки
Поплавковые держатели: PB350G, PB360G
- Непрерывное и стабильное измерение без влияния колебаний уровня жидкости
- Сокращение частоты технического обслуживания
- Простота в обслуживании
- Возможность использования держателя вертикального типа при наличии ограниченного пространства для установки
Технические характеристики:
| Совместимые датчики |
Датчик pH общего назначения PH8ERP, PH8EFP Датчик ОВП общего назначения OR8ERG, OR8EFG Датчик растворенного кислорода DO30G Датчик взвешенных частиц SS300G |
||||
| Установка | Вертикальная или горизонтальная, крепление на трубе диаметром 2 дюйма | ||||
| Материал |
|
||||
| Диапазон температуры | От 0 до 50℃ (ПВХ), от 0 до 80℃ (полипропилен) | ||||
| Вес |
|
2-A. Держатель погружного типа PH8HS
| Совместимые датчики |
Датчик pH общего назначения PH8ERP, PH8EFP, PH8ERG, PH8EFG Специальный датчик pH HA405, DPA405, HF405 Датчик OВП общего назначения OR8ERG, OR8EFG Специальный датчик OВП HA485, DPA485 |
||||
| Установка | Вертикальная или горизонтальная, крепление на трубе диаметром 2 дюфма с использованием 1 или 2 комплектов крепежных деталей | ||||
| Метод очистки | Струйная очистка, очистка щеткой или ультразвуковая очистка | ||||
| Материал |
|
||||
| Вес |
|
||||
| Диапазон температуры |
|
||||
| Скорость потока | 2 м/с или менее | ||||
| Давление процесса | Глубина погружения до 3 м |
2-B. Держатель погружного типа (взрывозащищенный) PH8HSF
| Совместимые датчики |
Датчик pH общего назначения PH8ERP, PH8EFP, PH8ERG, PH8EFG Датчик ОВП общего назначения OR8ERG, OR8EFG |
||||
| Установка | Вертикальная или горизонтальная, крепление на трубе диаметром 2 дюфма с использованием 1 или 2 комплектов крепежных деталей | ||||
| Метод очистки | Ультразвуковая очистка | ||||
| Материал |
|
||||
| Конструкция | Взрывозащищенный JIS (для газа d2G4) | ||||
| Вес |
|
||||
| Диапазон температуры | -5 – 80℃ | ||||
| Скорость потока | 2 м/с или менее | ||||
| Давление процесса | Глубина погружения до 3 м |
2-C. Держатель погружного типа DOX8HS
| Совместимые датчики |
Датчик растворенного кислорода DO30G Датчик взвешенных веществ SS300G |
||||
| Установка | Вертикальная или горизонтальная, крепление на трубе диаметром 2 дюфма с использованием 1 или 2 комплектов крепежных деталей | ||||
| Метод очистки | Очистка струей воды или воздуха | ||||
| Материал |
|
||||
| Вес |
|
||||
| Диапазон температуры | 0 – 80℃ | ||||
| Скорость потока | 2 м/с или менее |
3-A. Держатель проточного типа PH8HF
| Совместимые датчики |
Датчик pH общего назначения PH8ERP, PH8EFP, PH8ERG, PH8EFG Специальный датчик pH HA405, DPA405, HF405 Датчик ОВП общего назначения OR8ERG, OR8EFG Специальный датчик OВП HA485, DPA485 |
||||
| Установка | Вертикальная или горизонтальная, крепление на трубе диаметром 2 дюфма с использованием 1 или 2 комплектов крепежных деталей | ||||
| Метод очистки | Струйная очистка, очистка щеткой или ультразвуковая очистка | ||||
| Материал |
|
||||
| Вес |
|
||||
| Диапазон температуры |
|
||||
| Расход | 3 – 11 л/мин | ||||
| Давление процесса | Атмосферное давление до 500 кПа |
3-B. Держатель проточного типа (взрывозащищенный) PH8HFF
| Совместимые датчики |
Датчик pH общего назначения PH8ERP, PH8EFP, PH8ERG, PH8EFG Датчик OВП общего назначения OR8ERG, OR8EFG |
||||
| Установка | Вертикальная или горизонтальная, крепление на трубе диаметром 2 дюйма с использованием 1 комплекта крепежных деталей | ||||
| Метод очистки | Ультразвуковая очистка | ||||
| Mатериал |
|
||||
| Конструкция |
Взрывозащищенный JIS (для газа d2G4) Входное отверстие для кабеля на клеммной коробке; G 3/4 |
||||
| Вес |
|
||||
| Диапазон температуры | -5 – 80℃ | ||||
| Расход | 3 – 11 л/мин | ||||
| Давление процесса | Атмосферное давление до 500 кПа |
3-C. Держатель проточного типа FH350G
| Совместимый датчик | Датчик взвешенный веществ SS300G | ||||
| Установка | Вертикальная или горизонтальная, крепление на трубе диаметром 2 дюйма | ||||
| Метод очистки | Очистка струей воды или воздуха | ||||
| Материал |
|
||||
| Вес |
|
||||
| Диапазон температуры | 0 – 80℃ | ||||
| Расход | 6 – 11 л/мин |
4. Подвесной держатель HH350G
| Совместимые датчики |
Датчик pH общего назначения PH8ERP, PH8EFP, PH8ERG, PH8EFG Датчик ОВП общего назначения OR8ERG, OR8EFG Датчик растворенного кислорода DO30G Датчик взвешенный веществ SS300G |
||||
| Установка | Вертикальная установка,крепление на трубе диаметром 2 дюйма | ||||
| Метод очистки | Очистка струей воды или воздуха | ||||
| Материал |
|
||||
| Вес | 6.4 – 13.8 кг | ||||
| Диапазон температуры | 0 – 80℃ | ||||
| Скорость потока | 1 м/с или менее |
5. Угловой поплавковый держатель PB350G
| Совместимые датчики |
Датчик pH общего назначения H8ERP, PH8EFP, PH8ERG, PH8EFG Датчик ОВП общего назначения OR8ERG, OR8EFG Датчик растворенного кислорода DO30G Датчик взвешенный веществ SS300G |
||||
| Длина трубы | 2.5 м | ||||
| Установка | Горизонтальная, крепление на трубе диаметром 2 дюйма или установка в горизонтальной плоскости | ||||
| Mатериал |
|
||||
| Вес |
|
||||
| Диапазон температуры | 0 – 50℃ | ||||
| Скорость потока | 20 – 100 см/с |
6. Вертикальный поплавковый держатель PB360G
| Совместимые датчики |
Датчик pH общего назначения PH8ERP, PH8EFP, PH8ERG, PH8EFG Датчик ОВП общего назначения OR8ERG, OR8EFG Датчик растворенного кислорода DO30G Датчик взвешенный веществ SS300G |
||||
| Установка | Вертикальная, крепление на трубе диаметром 2 дюйма | ||||
| Mатериал |
|
||||
| Вес |
|
||||
| Диапазон температуры | 0 – 50℃ | ||||
| Скорость потока | 20 –100 см/с |
