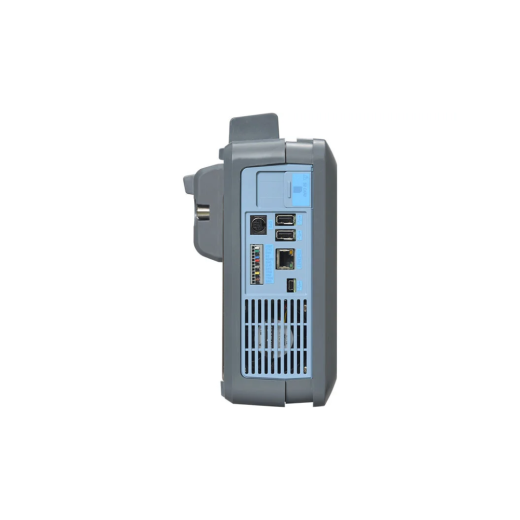

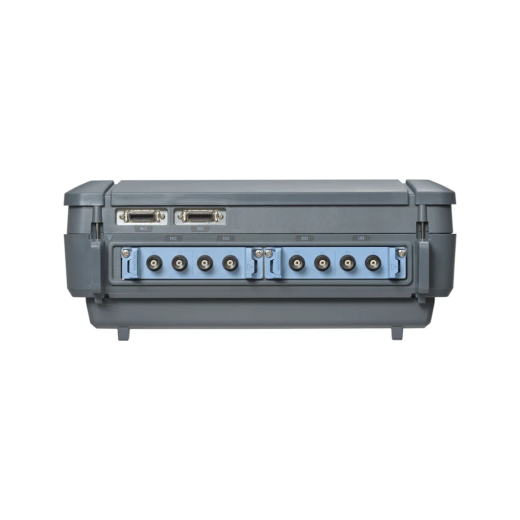

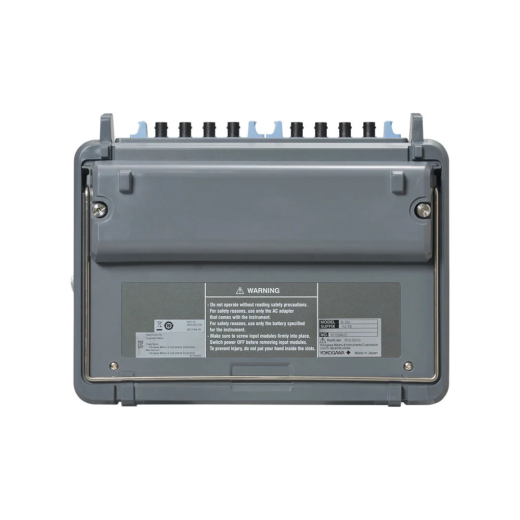

Осциллографы-регистраторы DL350

Осциллографы-регистраторы DL350

Общее описание:

Портативный осциллограф DL350 сочетает в себе все возможности измерения и записи, необходимые вам,когда вы находитесь вдали от офиса или лаборатории, — и все это в одном компактном приборе.
Обладая резистивным сенсорным экраном, DL350 обеспечивает гибкость, которая вам нужна, когда вам это нужно. Независимо от того, записываете ли вы высокоскоростные переходные процессы или долговременные сигналы, используя «быструю и простую» настройку или расширенные функции, DL350 делает полноценные измерения полностью портативными.

Особенности:

• Компактный корпус формата A4
• Работает от переменного тока/постоянного тока/батареи (время работы от батареи 3,5 часа).

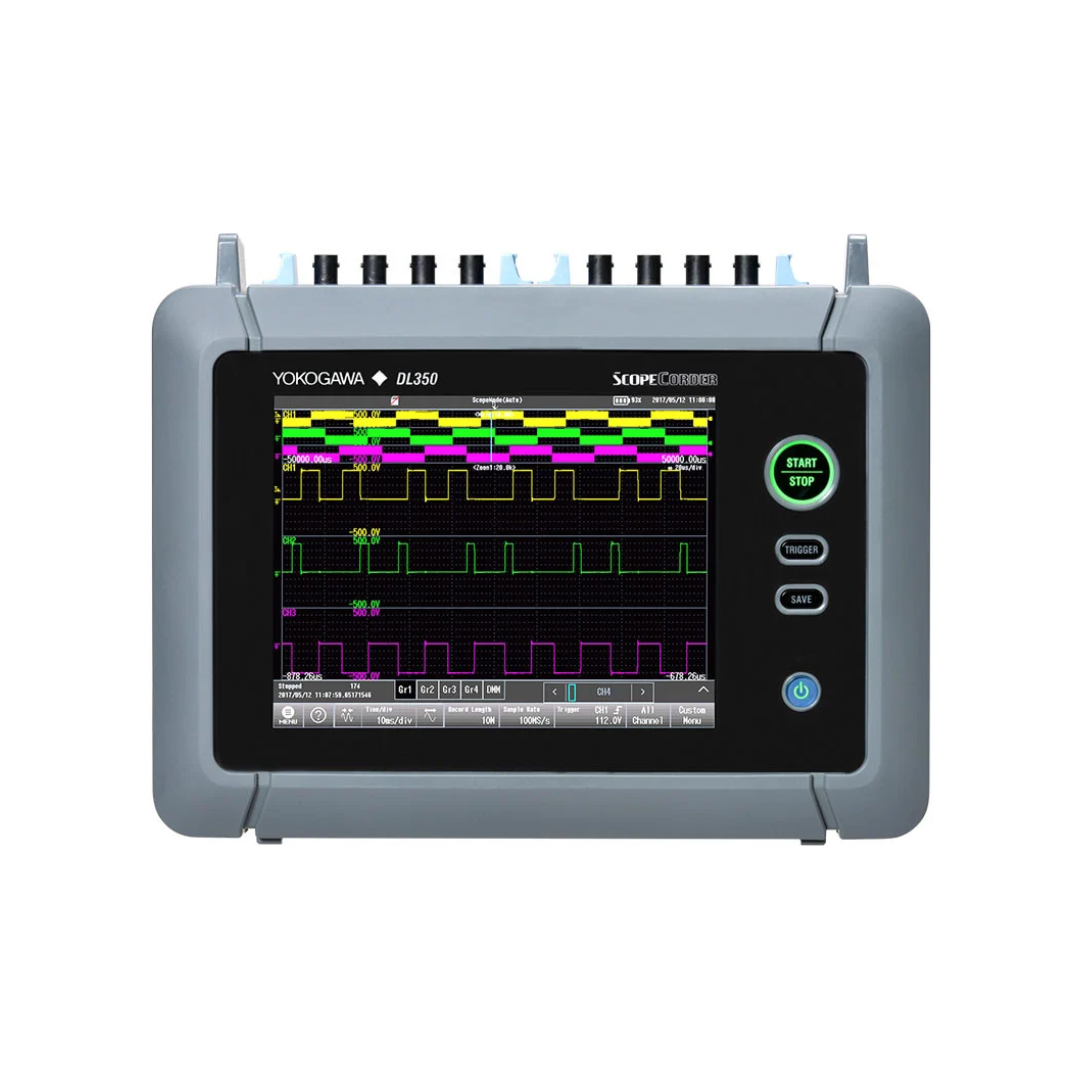

• Интуитивно понятное управление с использованием 8,4 -дюймового сенсорного экрана
• Выбор из двух режимов работы обеспечивает большую гибкость
• Множество вариантов запуска для поиска неисправностей
• Программная утилита DL350 помогает настраивать параметры и резервировать данные на месте
• Режим записи в память для легкой настройки регистрации данных
• Привязка к координатам и глобальному времени с использованием GPS
• Предназначен для испытаний автомобилей.
• Непрерывная запись  на SD-карту до 50 дней
• Возможность выбора из18 различных входных модулей, которые совместимы с другими осциллографами-регистраторами
• До 8 каналов аналоговых входов и 16 цифровых
• Изоляция до 1кВ
• Частота дискретизации до 100 МВыб/с
• Аналоговое разрешение до 16 бит
• Превосходная помехо- и виброустойчивость
• Мониторинг шин CAN, LIN

Технические характеристики:

• Входной модуль	Модель	Частота дискретизации	Разрешение	Полоса пропускания	Число каналов	Изоляция	Максимум напряжение измерения*11 (постоянный ток+пик.зн. перем. тока)	Погрешность по пост.току	Замечание
  Аналоговое напряжение	720211	100 МВыб/c	12 бит	20 МГц	2	изолированный	1000 В*2, 200 В*5	±0.5%	Высокая скорость, высокое напряжение, изолированный
  	720250	10 МВыб/c	12 бит	3 МГц	2	изолированный	800 В*2, 200 В*5	±0.5%	Высокая помехоустойчивость
  	720254	1 МВыб/c	16 бит	300 кГц	4	изолированный	600 В*2, 200 В*5	±0.25%	4-канальный вход BNC, низкий уровень шума, высокий уровень шума
  	720268	1 МВыб/c	16 бит	300 кГц	2	изолированный	1000В*10 *12	±0.25%	с AAF, RMS и высокой помехозащищенностью
  	720220	200 кВыб/c	16 бит	5 кГц	16	изолированный (заземление); неизолированный (кан.-кан.)	20 В*3	±0.3%	16-канальное измерение напряжения (тип сканирования)
  Аналоговое напряжение и температура	720221*8	10 Выб/с	16 бит	600 Гц	16	изолированный	20 В	±0.15% (напряжение)	16-канальное измерение напряжения или температуры (метод сканирования) Термопара (K, E, J, T, L, U, N, R, S, B, W, KP/AuFe)
  	701261	100 кВыб/с (напряжение), 500 Выб/с (температура)	16 бит (напряжение) 0,1°C (температура)	40 кГц (напряжение), 100 Гц (температура)	2	изолированный	42 В	±0.25% (напряжение)	Термопара (K, E, J, T, L, U, N, R, S, B, W, KP/AuFe)
  	701262	100 кВыб/с (напряжение), 500 Выб/с (температура)	16 бит (напряжение) 0,1°C (температура)	40 кГц (напряжение), 100 Гц (температура)	2	изолированный	42 В	±0.25% (напряжение)	Термопара (K, E, J, T, L, U, N, R, S, B, W, KP/AuFe) c AAF
  	701265	500 Выб/с (напряжение), 500 Выб/с (температура)	16 бит (напряжение) 0,1°C (температура)	100 Гц	2	изолированный	42 В	±0.08% (напряжение)	Термопара (K, E, J, T, L, U, N, R, S, B, W, KP/AuFe), диапазон высокой чувствительности (0,1 мВ/дел)
  	720266	125 Выб/с (напряжение), 125 Выб/с (температура)	16 бит (напряжение) 0,1°C (температура)	15 Гц	2	изолированный	42 В	±0.08% (напряжение)	Термопара (K, E, J, T, L, U, N, R, S, B, W, KP/AuFe), диапазон высокой чувствительности (0,1 мВ/дел) и низкий уровень шума (±4 мкВ тип.)
  Механическое напряжение	701270	100 кВыб/c	16 бит	20 кГц	2	изолированный	10 В	±0.05% (мех.напряжение)	Поддерживает напряжение NDIS, 2, 5, 10 В, встроенный блок питания моста
  	701271	100 кВыб/c	16 бит	20 кГц	2	изолированный	10 В	±0.05% (мех.напряжение)	Поддерживает напряжение DSUB, 2, 5, 10 В, встроенный блок питания моста и шунт CAL
  Аналоговое напряжение, ускорение	701275	100 кВыб/c	16 бит	40 кГц	2	изолированный	42 В	±0,25% (напряжение) ±0,5% (ускорение)	встроенный фильтр сглаживания, поддерживает встроенные датчики ускорения амперного типа (4 мА/22 В)
  Частота	720281	1 МВыб/c	16 бит	Разрешение 625 пс	2	изолированный	420 В*2, 42 В*3	±0,1% (частота)	Частота измерения от 0,01 Гц до 500 кГц, Измеряемые параметры (частота, об/мин, период, режим работы, частота питания, расстояние, скорость)
  Логический	720230	10 МВыб/c	-	-	8 бит × 2 порта	неизолированный	зависит от использования логического пробника	-	(8-бит/порт) × 2, совместимый с четырьмя типами логический пробник (продается отдельно)
  CAN/ CAN FD	720242	100 кВыб/c	-	-	60 сигналов × 2 порта	изолированный	10 В	-	Порт CAN/CAN FD × 2, данные CAN/CAN FD максимально допустимого 32-битного Он доступен для DL950/VCE и DL350/ Опция VE.*6 *7
  CAN, LIN	720241	100 кВыб/c	-	-	60 сигналов × 2 порта	изолированный	10 В (порт CAN ) 18 В  ( порт LIN)	-	CAN-порт × 1 (CAN FD не поддерживается), LIN-порт × 1 Доступно для DL950/VCE и DL350/VE опция.*6 *7
  SENT	720243	100 кВыб/c	-	-	11 данных × 2 порта	изолированный	42 В	-	Поддерживаемый протокол: SAE J2716. Доступный для опций DL950/VCE и DL350/VE.*6 *7
