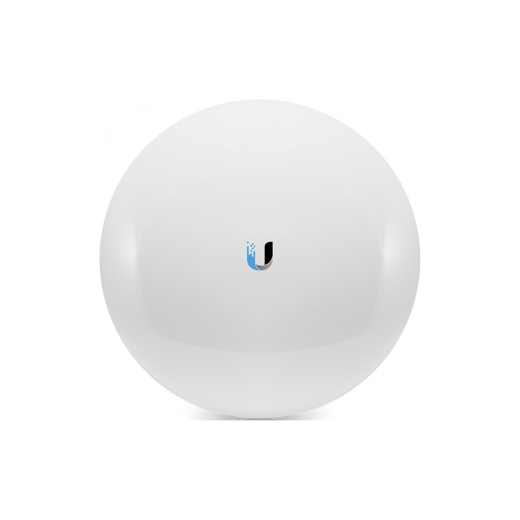

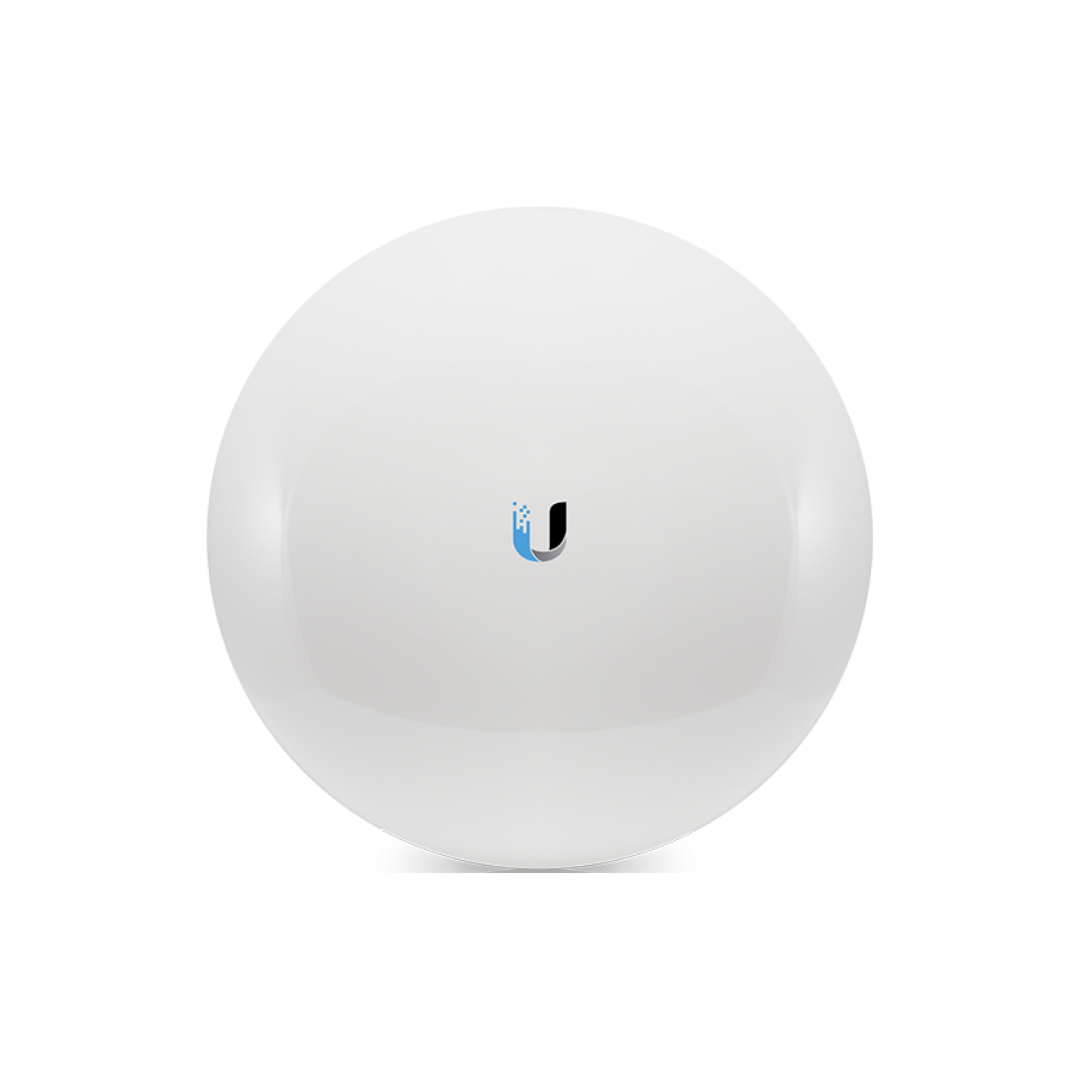

Ubiquiti Радиомост NanoBeam 5AC Gen2 NBE-5AC-GEN2
Общее описание:
Второе поколение известной линейки радиомостов представлено моделью NanoBeam 5AC-Gen2. Данное устройство имеет мощный радиомодуль с мощностью в 20 дБм, что при коэффициенте усиления антенны в 19 дБи делает его оптимальным вариантом для построения беспроводных каналов на расстоянии до 15 км.Основные характеристики
- Работает на частоте 5 ГГц
- Усиление 19 дБи
- Два Ethernet порта на 1000 Мбит/с
- Мощность передатчика до 20 дБм
- Возможность работы до расстоянии до 15 км
- Скорость передачи данных 450 Мбит/с
- Имеет двойную поляризацию
Как и вся линейка АС, NanoBeam 5AC-Gen2
Отдельно стоит упомянуть, что поддерживается только фирменный поллинговый протокол airMax AC. Он базируется на технологии TDMA поллинга, подразумевающей выделение таймслотов каждому абоненту, что полностью исключает одновременное вещание двух подключенных клиентов.
Нельзя не отметить улучшенную по сравнению с первой ревизией схему ESD защиты, которая обеспечивает сохранность от электростатических разрядов. Радиочасть так же претерпела некоторые изменения направленные на улучшение качества связи, была оптимизирована конструкция антенны за счет чего удалось добиться уменьшения интенсивности паразитной боковой засветки в диаграмме направленности.

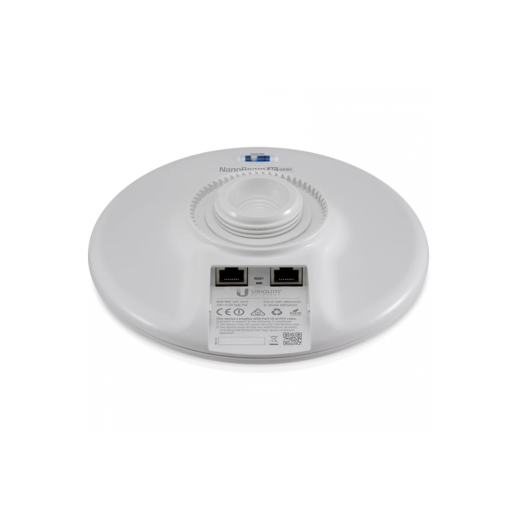

Сообщение с остальной ЛВС обеспечивается сетевым интерфейсом, включающим в себя два Ethernet порта с гигабитной пропускной способностью. Главный порт, кроме передачи данных, также поставляет питание согласно технологии PoE 24V. Любопытной особенностью является то, что через второй порт можно передать питание дальше — на другое подключенное устройство. Такой подход не только упрощает монтаж радиомоста, но и позволяет отказаться от дополнительных блоков питания, что особенно удобно при размещении устройств на вышках или мачтах.
NanoBeam 5AC-Gen2 NBE-5AC-Gen2 работает под управлением операционной системы airOS, предоставляющей наглядный и простой графический интерфейс. С помощью последнего можно получить актуальную сводку данных о работе конкретного устройства, а также внести необходимые изменения в настройки. Для быстрого мониторинга предусмотрена светодиодная индикация, расположенная на корпусе. С ее помощью можно быстро узнать о проблемах с юстировкой или питанием.
Технические характеристики:
| Размеры | 189 x 189 x 125 мм |
| Вес | 530 г |
| Блок питания | 24 В, 0,5 A GigE PoE (входит в комплект поставки) |
| Максимальное энергопотребление | 8,5 Вт |
| Способ питания | Passive PoE. Напряжение подается через Ethernet (пины: 4, 5 (+); 7, 8 (-)) |
| Поддерживаемый диапазон входного напряжения | 20–26 В DC |
| Сетевой интерфейс | 2х 10/100/1000 Мбит/с Ethernet |
| PoE Passthrough | 24 В Passive PoE на 2-м порту (пины: 4, 5 (+); 7, 8 (-)) |
| Рабочий диапазон |
2412–2472 МГц (дополнительный Wi-Fi модуль для управления) 5150–5875 МГц |
| Процессор | Atheros MIPS 74Kc, 560 МГц |
| ОЗУ | 128 МБ DDR2 |
| ПЗУ | 8 МБ Flash |
| Светодиодная индикация | 1х питания, 1х Ethernet, 4x уровня сигнала |
| Светодиоды уровня сигнала | Программно настраиваемые в соответствии с пользовательскими уровнями RSSI |
| Ширина канала |
Режим PtP: 10/20/30/40/50/60/80 МГц Режим PtMP: 10/20/30/40 МГц |
| Выходная мощность | До 20 дБм для РФ (до 25 дБм для других стран) |
| Поляризация | Двойная линейная |
| Материал корпуса | Устойчивый к УФ пластик для наружного применения |
| Крепление | На мачту (в комплекте), на стену (опционально) |
| Ветровая нагрузка | 45,4 ньютон при 200 км/ч |
| Стойкость к ветру | До 200 км/ч |
| Защита от электростатического разряда/электромагнитного импульса |
По воздуху: ±24 кВ При контакте: ±24 кВ |
| Температура окружающей среды рабочая | -40.. +80 °C |
| Влажность окружающей среды рабочая | 5.. 95 % (без конденсации) |
| Испытания солевым туманом | IEC 68-2-11 (ASTM B117), эквивалент: MIL-STD-810 G Method 509.5 |
| Испытания на вибрации | IEC 68-2-6 |
| Испытания на температурный шок | IEC 68-2-14 |
| Испытания на УФ | IEC 68-2-5 при 40° C (104° F), эквивалент: ETS 300 019-1-4 |
| Испытания дождём и ветром | ETS 300 019-1-4, эквивалент: MIL-STD-810 G Method 506.5 |
| Артикул | NBE-5AC-Gen2 |
Параметры радиомодуля
| Скорость передачи | Мощность передатчика | Чувствительность приёмника | Погрешность | |
| airMAX ac | 1x BPSK (½) | 25 дБм | -96 дБм | +/-2 дБ |
| 2x QPSK (½) | 25 дБм | -95 дБм | +/-2 дБ | |
| 2x QPSK (¾) | 25 дБм | -92 дБм | +/-2 дБ | |
| 4x 16QAM (½) | 25 дБм | -90 дБм | +/-2 дБ | |
| 4x 16QAM (¾) | 25 дБм | -86 дБм | +/-2 дБ | |
| 6x 64QAM (2/3) | 24 дБм | -83 дБм | +/-2 дБ | |
| 6x 64QAM (¾) | 23 дБм | -77 дБм | +/-2 дБ | |
| 6x 64QAM (5/6) | 22 дБм | -74 дБм | +/-2 дБ | |
| 8x 256QAM (¾) | 21 дБм | -69 дБм | +/-2 дБ | |
| 8x 256QAM (5/6) | 20 дБм | -65 дБм | +/-2 дБ |
Параметры антенны
| Усиление | 19 дБи |
| КСВН | 1.5:1 |
| Механическая регулировка угла наклона антенны | От +20° до -20° |
